超高響應比例閥功效放大器
詳情介紹
特性
1、本系列放大器通用于高比例閥,其形式為歐洲電路板。設定值和電磁定位的實際值在這些功效放大器中作比較,所得的偏差經過理并控制量送給比例電器錢。輸入都是U=0……10V。對具有2個設定范圍的高響應比例方向流量閥,即是U=0……±10V。電源U=24V
適用范圍
標準 | (100*160*約35)MM歐洲標準帶50MM把手 |
連接插頭 | DIN41612-F32 |
環境溫度范圍 |
0~+70℃ 0~+70℃.處存溫度MIN℃ |
儲存溫度 | -4F~158F |
電源UB至B18和B2/B4 |
額定24VDV Urms=21~28v |
平滑電容器,分別連接至B28/B30-B2/B4 | 4700uF63v 當脈支>10%時需要 |
電磁線 | 3.72A/62VA |
功率消耗 | MAX.65VA |
額定電流 | MAX.3.2A |
電磁線輸出B6/B8 | 方波聲壓,脈動調制 1MAX.=3.72A |
輸入信號 | 0~+10V在B10/B12 R=10K |
信號源 | 電位器R=10K |
實際反饋值PPE-103 QPE-106 | 電位器R=10K+10V |
啟動輸出級 | 10.4/6.8KHZ |
電線長度及截面尺寸 | 在Z16,U-6~40V,例:10V經 |
短路保證輸出 | 電磁連接線:<20M--1.5MM,20~50M-2.5M 位移傳感器:在100PA/M時最長50M 電源及虬容:1.5MM |
特殊性能 | 接電磁的輸出級 接LVDT信號 電位器信號源 |
故障指示 --電線斷路 --VB電壓過低 --15VW穩壓器 |
1.零位NPA及NPE 2.增益QA及QB 3,緩衡加速及,減速時間T=0.05~5 |
LED顯示 | 絕色:啟動 紅色:+24V電源電壓過低 黃色:緩衡間斷路 黃色:反饋信號電源斷路 |
注意: 電源零位B2和控制位B12必須連接 距電源距離<1M處,單獨布線控制零位接地 電位器處于最終位軒"零電位器" |

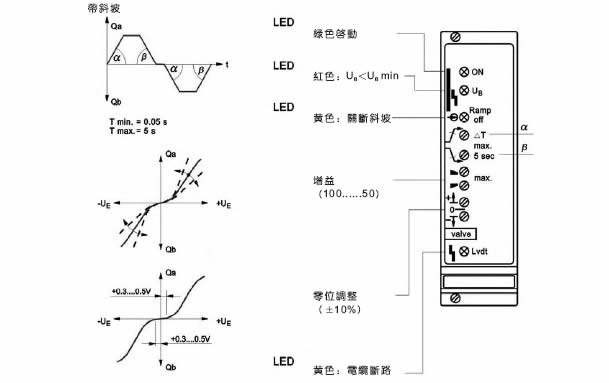

功能說明
斜坡升和斜坡將都是通過配套的微調電位器設定的.斜坡通,若B20接通B22.斜坡斷,若B20接通B22斜坡斷能中斷一個正在進行的斜坡信號.信號輸出值有一急處的躍進.當處于"斷"時斜坡信號不起作用,即滑閥芯經過閥的中位時,其運動方向不變但液壓鋼則不然,氣運動方向加速值保持相同當閥從一個象限跨入別一像限時,斜坡信號經像限識別而轉換。
滑閥地程20%的正遮量是利用電子路而跨越的,其范圍滑閥行程的15%,這種的步幅變化可以按要求加以僵化,設定點低值時,必填進入間斷調整,為了確保有死出來。
滑閥地程20%的正遮量是利用電子路而跨越的,其范圍滑閥行程的15%,這種的步幅變化可以按要求加以僵化,設定點低值時,必填進入間斷調整,為了確保有死出來。
尺寸圖
產品型號
