閉環回路超高響應比例壓力閥

詳情介紹

型號說明
系列號碼 壓力范圍MPa 流量ℓ/min 線圈耗電功率A/VA max 配合功率放大器 重量Kg
PPG-02-30 0.15∼3 1 3.72/62 PPE-103 4.45
PPG-02-80 0.3∼8 1 3.72/62 PPE-103 4.45
PPG-02-180 0.4∼18 1 3.72/62 PPE-103 4.45
PPG-02-250 0.5∼25 1 3.72/62 PPE-103 4.45
PPG-02-315 0.6∼31.5 1 3.72/62 PPE-103 4.45
  液壓
工作介質 液壓油需符合DIN51 524...535
粘度推薦值 20~100mm'/S 20~100mm'/S 20~100mm'/S 20~100mm'/S 20~100mm'/S
粘度最大允許值 10~800mm'/S 10~800mm'/S 10~800mm'/S 10~800mm'/S 10~800mm'/S
工作介質溫度 -20~+80℃ -20~+80℃ -20~+80℃ -20~+80℃ -20~+80℃
過濾精度
與工作可靠性及使用壽命相一致
允許污染等級按NAS 1638 采用過濾器βx=75
8 8 8 X=10 X=10
9 9 9 20 20
10 10 10 25 25
公稱壓力 Q=1ℓ/min 3Mpa 8Mpa 18Mpa 25Mpa 31.5Mpa
最低壓力 Q=1ℓ/min 0.15Mpa 0.3Mpa 0.4Mpa 0.5Mpa 0.6Mpa
最高工作壓力 油口P:31.5Mpa
油口T:≤0.2Mpa
油口P:31.5Mpa
油口T:≤0.2Mpa
油口P:31.5Mpa
油口T:≤0.2Mpa
油口P:31.5Mpa
油口T:≤0.2Mpa
油口P:31.5Mpa
油口T:≤0.2Mpa
  特性概述
結構 錐閥式
作動方式 比例電磁鐵,帶位置控制
安裝方式 板式,規格ISO03(ISO 4401-03)
安裝位置 水平裝置較佳
環境溫度 -20~+50℃
  電氣
承載率 100%
防護等級 符合IP 65 DIN 40 050和IEC 14 434/5
線圈接線方式 DIN 43 650/ISO 4400
位置感應器連接方式 專用連接器
線圈電流 3.72A max.
線圈電阻R20 2.5Ω
功率消耗 62VA max
  靜態/動態 性能
遲滯 ≤0.3%
重復精度 ≤0.2%
適應時間 100%指令訊器響應時間 ≈43ms
10%指令訊器響應時間 ≈23ms

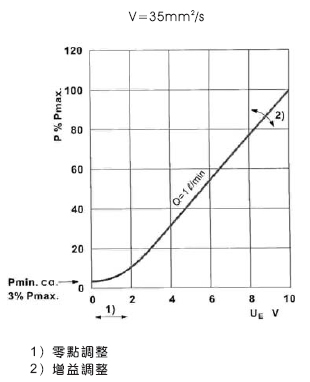

特性曲線

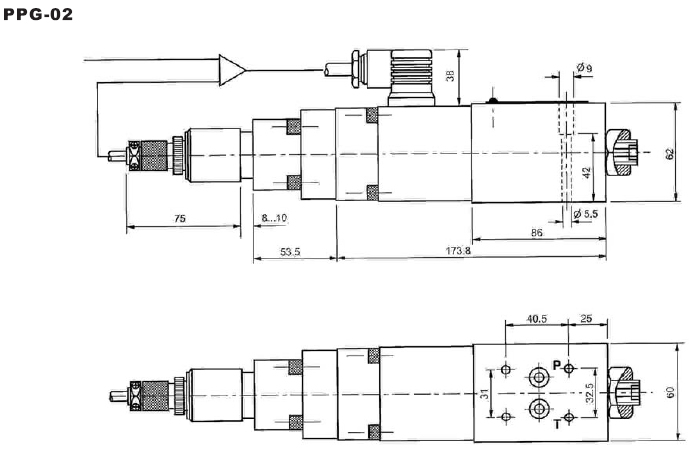

  尺寸圖

產品型號
