QC-6系列壓力補償型流量控制閥
詳情介紹
產品特點
1、可與GQ疊加板組合成疊加式單向調速閥。
2、可與快慢速疊加板組成快慢速閥，因節流口采用薄壁小孔結構基本上保證流量與溫度變化無關。
3、這類閥通常內裝單向閥，以便反向自由流動。
4、旋轉微調螺母即可調節流量大小，順時針轉動增大節流效果（通流口減小）。
5、流量（同型號有關）：1.5、6、11、16、24ℓ/min。
6、QC是帶有壓力補償器的流量控制閥，即流量與壓力變化無關。
2、可與快慢速疊加板組成快慢速閥，因節流口采用薄壁小孔結構基本上保證流量與溫度變化無關。
3、這類閥通常內裝單向閥，以便反向自由流動。
4、旋轉微調螺母即可調節流量大小，順時針轉動增大節流效果（通流口減小）。
5、流量（同型號有關）：1.5、6、11、16、24ℓ/min。
6、QC是帶有壓力補償器的流量控制閥，即流量與壓力變化無關。

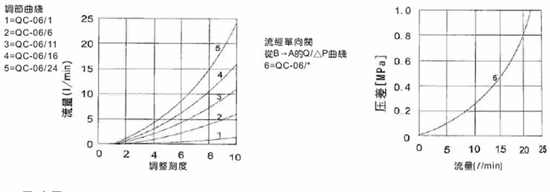

性能曲線
型號說明
| QC | -06 | -6 | V |
| 系列號碼 | 通經 | 流量 | 不帶單向閥 |
|
壓力補償流量閥 |

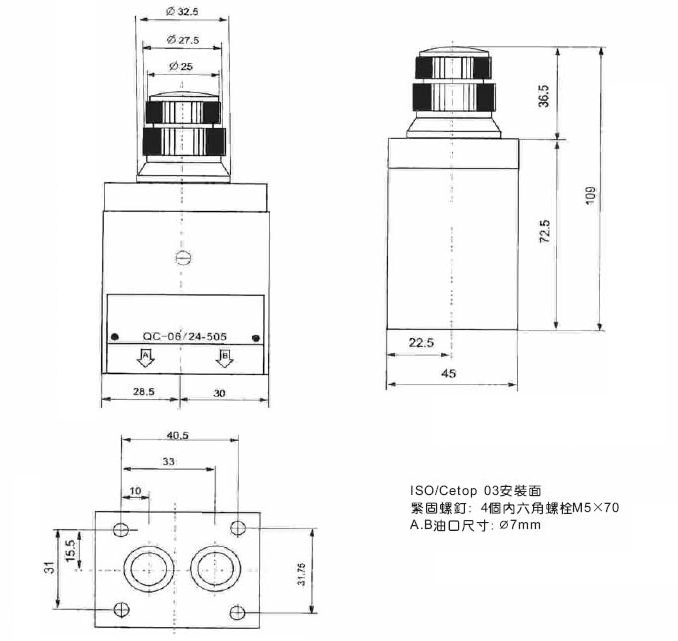

6通經 ISO/Cetop 03 |
1: 1.5 ℓ/min 6: 6ℓ/min 11: 11ℓ/min 16: 16ℓ/min 24: 24ℓ/min |
無標記：帶單向閥 |
規格表
| 液壓型號 | 帶單向閥 不帶單向閥 | ||||
| 閥型號 | QC-06/1 | QC-06/6 | QC-06/11 | QC-06/16 | QC-06/24 |
| 最大設定流量（I/min） | 1.5 | 6 | 11 | 16 | 24 |
| 最小設定流量（mI/min） | 50 | 50 | 50 | 50 | 50 |
| 單頂閥B—A最大流量（I/min） | 24 | 24 | 24 | 24 | 24 |
| 調節壓差®P （MPa） | 0.3 | 0.3 | 0.5 | 0.65 | 0.8 |
| A最大流量 （I/min） | 24 | 24 | 24 | 24 | 24 |
| 最大壓力 （MPa） | 25 | 25 | 25 | 25 | 25 |
性能曲線
產品型號
