配管型先導式溢流閥
詳情介紹
產品特點
1、保護泵和控制閥以免超壓，并使液壓系統維持恒定壓力。
2、利用遙控口可對閥進行遙控或卸載。
2、利用遙控口可對閥進行遙控或卸載。

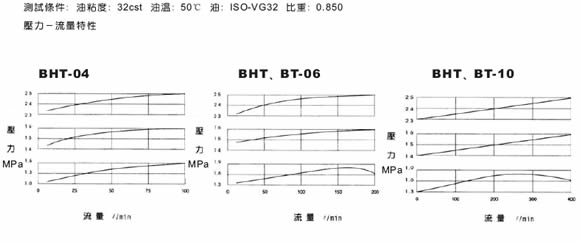

性能曲線
使用注意事項
1、正常做動時所推薦粘度：15-400cSt。
2、可使用以下所列任何一種液壓油液。使用相當于ISOVG32或VG46的液壓作動油液。
3、連續工作的溫度為5-70℃。
4、應當注意控制液壓油液的污染，否則會導致閥的損壞或縮短使用壽命。請保證污染度為NAS 1638-11級，用25μ或更精密的管路濾油器。
5、回油口背壓不可超過0.5MPa.
6、回油管應直接回油箱，不可與其它閥的回油管連接。
7、調整調壓受柄時，升壓須順時針方向慢慢調整，降壓則相反方向，調壓后務必鎖定固定螺帽。
8、小流量時容易使設定壓力不穩定，03、06規格請使用8ℓ/min以上的流量，10規格請使用15ℓ/min以上的流量。
2、可使用以下所列任何一種液壓油液。使用相當于ISOVG32或VG46的液壓作動油液。
3、連續工作的溫度為5-70℃。
4、應當注意控制液壓油液的污染，否則會導致閥的損壞或縮短使用壽命。請保證污染度為NAS 1638-11級，用25μ或更精密的管路濾油器。
5、回油口背壓不可超過0.5MPa.
6、回油管應直接回油箱，不可與其它閥的回油管連接。
7、調整調壓受柄時，升壓須順時針方向慢慢調整，降壓則相反方向，調壓后務必鎖定固定螺帽。
8、小流量時容易使設定壓力不穩定，03、06規格請使用8ℓ/min以上的流量，10規格請使用15ℓ/min以上的流量。
型號說明
| BH | -04 | B | T |
| 系列號碼 | 規格 | 壓力調整范圍 | 安裝型式 |
| BH：先導式溢流閥 （加強型） B：先導式溢流閥 |
04：16通徑（1/2"） 06：25通徑（3/4"） 10：32通徑（11/4"） |
請參照規格表 | T-管式 |
規格表
| 型號 | 最大流量 ℓ/min |
最高使用壓力 MPa |
壓力調整范圍 MPa |
重量 KG |
| BHT-04 | 100 | 25 | B：1-7 C：3.5-14 H：7-25 |
2.4 |
| BHT-06 | 200 | 25 | 4.0 | |
| BHT-10 | 400 | 25 | 7.0 | |
| BT-06 | 200 | 25 | 5.0 | |
| BT-10 | 400 | 25 | 8.5 |

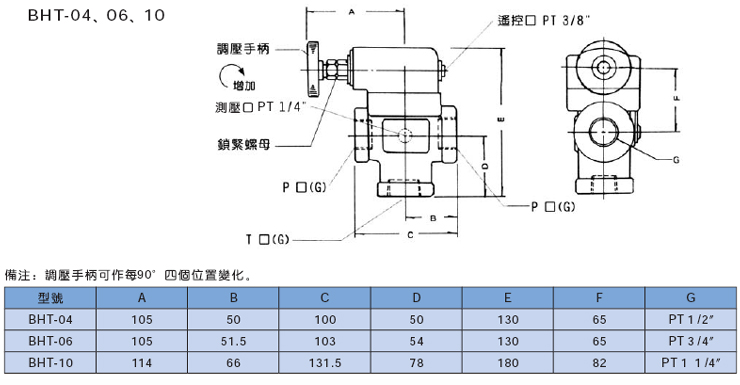

尺寸圖
產品型號
