M2JA隔爆型防爆電機

M2JA系列隔爆型三相異步電動機是ABB電機公司應用最新隔爆型電動機的制造技術，結合中國GB 3836-2000標準的特點而開發的、目前國內最先進的工廠用4級隔爆電動機（Ex d||C)產品（溫度組別T1-T4）。




1.標準
M2JA系列隔爆型電動機符合下列標準

國際標準	IEC	60079-0 60079-1
中國標準	GB	3836.1 3836.2
歐洲標準	EN	50014 50018
美國標準	UL	2279
俄羅斯標準	ROCT	P51330.0 P51330.1
日本標準	JISC	0930 0931

2.Ex d電動機使用場所
1.防爆危險區分為：0區，1區，2區。

區域	區域定義	使用的防爆電機
0區	爆炸性區域	目前無適合的防爆電機
1區	容易爆炸區域	隔爆型“d”
2區	偶然爆炸區域	隔爆型“d”，增安型“e”，無火花型“nA”電機

2.場所
石油、天然氣和化學等工業部門， 在生產過程中有可能產生各種可燃性氣體或蒸汽，如煉油廠有丙烷、丁烷、汽油、乙烯及乙炔等；化肥廠有氨、甲醇、一氧化碳、水煤氣等。這些物質與空氣混合后就形成了具有爆炸危險性的混合物，如果這種混合物處于爆炸的溫度，又遇有火源時，就會引起爆炸的嚴重事故。
鼠籠型電動機在正常情況下不產生火花，但在運轉過程中，由于繞組絕緣損傷、老化而造成短路，產生火花；或因導電零件連接松弛引起電弧，或由于機械故障及其它原因導致電動機過載、堵轉產生高溫，成為點火源。
因此，各種類型的防爆電動機必須圍繞火花、電弧及危險溫度采取有效措施。
“Ex d”型隔爆電機是防爆電機的一種防爆形式，其外殼能夠承受通過外殼任何接合面或結構間隙滲透到外殼內部的可燃性混合物在內部爆炸而不損壞，并且不會引起外部有一種、多種氣體或蒸汽形成的爆炸性氣體環境的點燃。

3.技術特點
·效率高
達到歐洲CEMEP-EU效率等級電機標準二級值，符合中華人民共和國國家標準GB18613-2002中小型三相異步電動機能效限定值。
·雙頻寬電壓
電壓范圍220V-690V，適用50HZ和60HZ電源。
·噪聲低
通過優化電磁設計、通風狀況、結構尺寸及技術，M2JA系列電動機的噪聲較低。
·軸承負載能力高
標準電動機選用深溝軸承，壽命長，80-132中心高電動機為永久型潤滑，160-355設有加油裝置。
·可靠性好
電動機為全封閉風冷結構，防護等級IP55，材料及工藝符合環境要求。電動機機械強度高，堅固耐用，防銹防腐性強。繞組可靠性好，采用F級絕緣結構，B極考核。并可根據用戶需要增加PTC熱敏電阻或熱敏開關。

4.型號說明
M2JA 112 M 4 A
M2JA--型號標記 112--機座號（以轉軸中心高mm表示）
M--機座長度代號（S-短機座，M-中機座，L-長機座）
4--極數 A--鐵芯長度（A-短鐵芯，B-長鐵芯）

5.隔爆型電機的防爆標記為
Ex d || C T4
Ex--防爆標記 d--隔爆型 ||--工廠用電氣設備
C--隔爆等級 T4--溫度組別

6.安裝結構型式
·B3機座帶底腳，端蓋無凸緣
·B5機座不帶底腳，端蓋有凸緣
·B35機座帶底腳，端蓋有凸緣

7.工作條件
·環境空氣溫度隨季節而變化但不超過-15℃-40℃
·海拔不超過1000M
·額定頻率：50HZ/60HZ
·工作電壓：220-690V
·工作方式：連續（S1）
·起動方式：滿壓起動、Y-△起動或電抗起動
·傳動方式：可采用彈性聯軸器正齒輪傳動
·絕緣、升溫：F級。但定子繞組溫升限值80K，即按B級考核（電阻法）。軸承允許溫度不超過95℃（溫度計法）。
·冷卻方式：IC411

8.軸承型號和電纜入口
軸承型號 (NSK軸承） （可選SKF軸承）標準軸承型號 電纜接口

9.電壓與性能參數

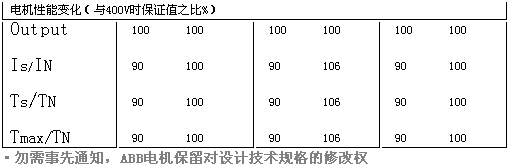

M2JA系列電機采用寬電壓設計，電機在各種電壓工況下的效率、功率因數及轉速略有變化。
50Hz:220-240V/380-420V;380-420V/660-690V,△/Y
60Hz:460V(>3KW△/≤3KWY)
注：>3KW（380-420V，440-460V，660-690V）≤3KW（220-240V，380-420V，440-460V）
如用戶需要特定工作電壓，可按特殊要求供應。

10.中外隔爆電機等級的分類

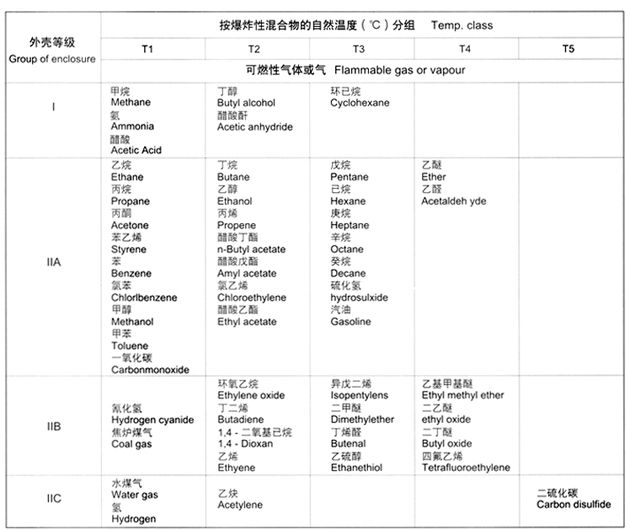

11.外殼的類別所對應的各種可燃性氣體或蒸汽及其分組

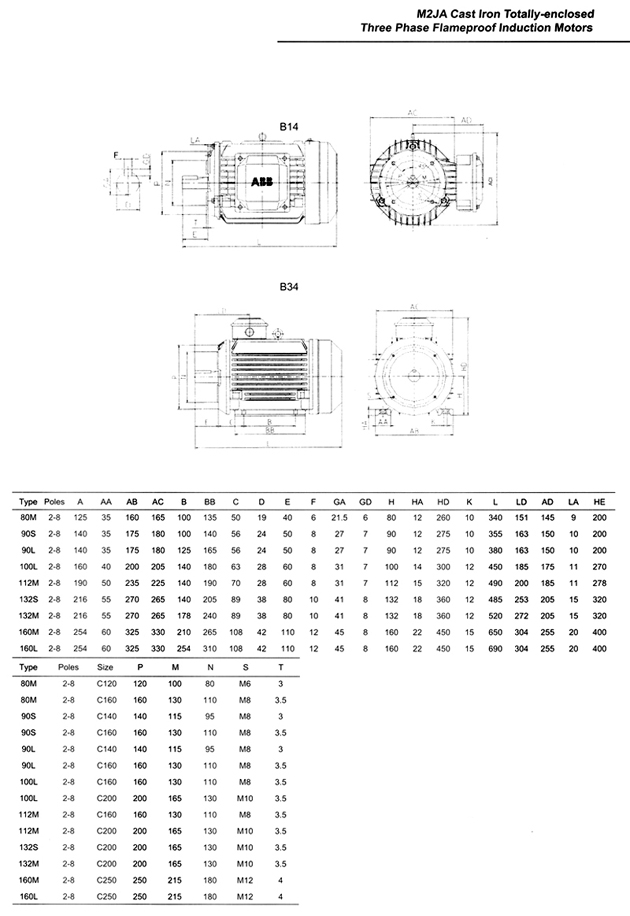

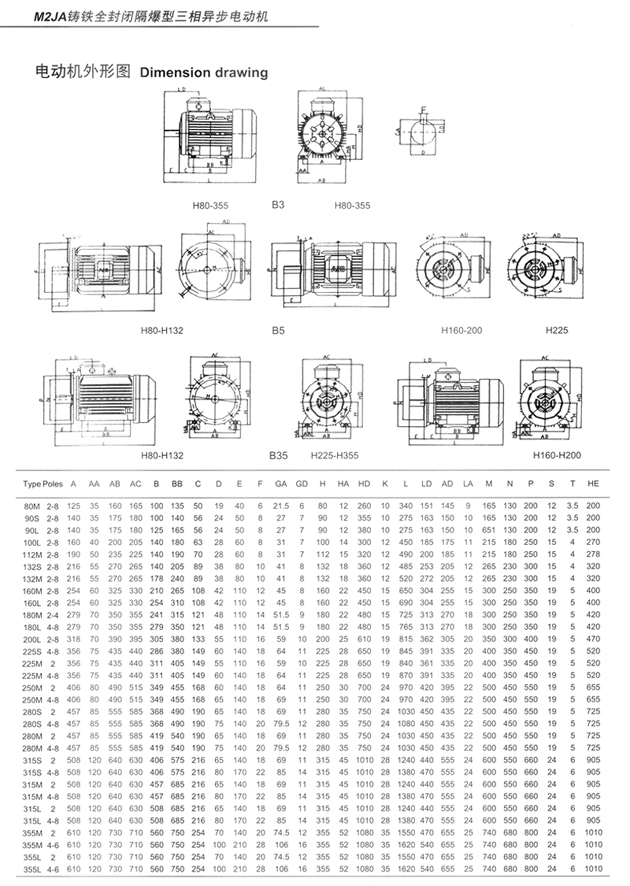

圖紙：

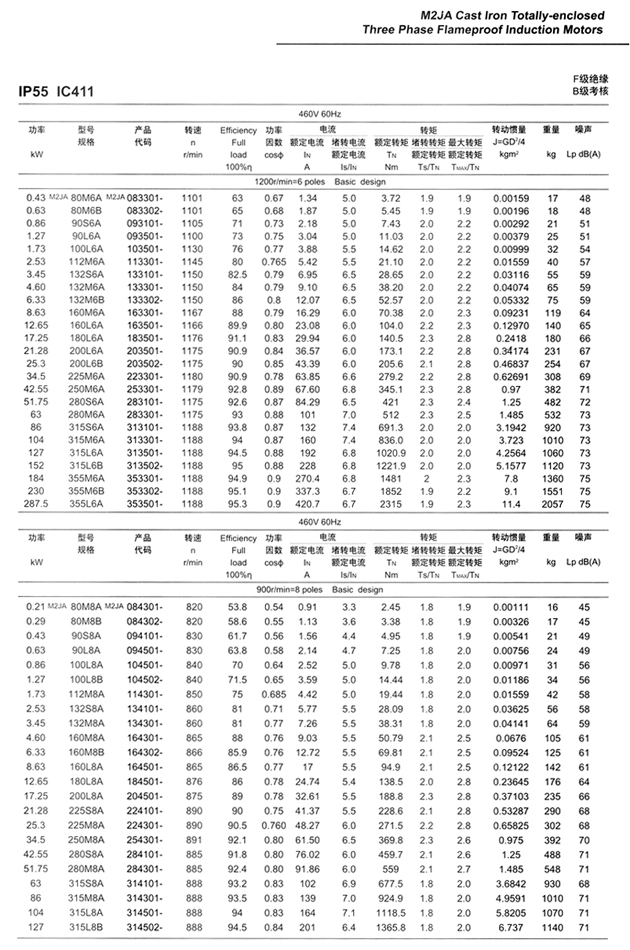

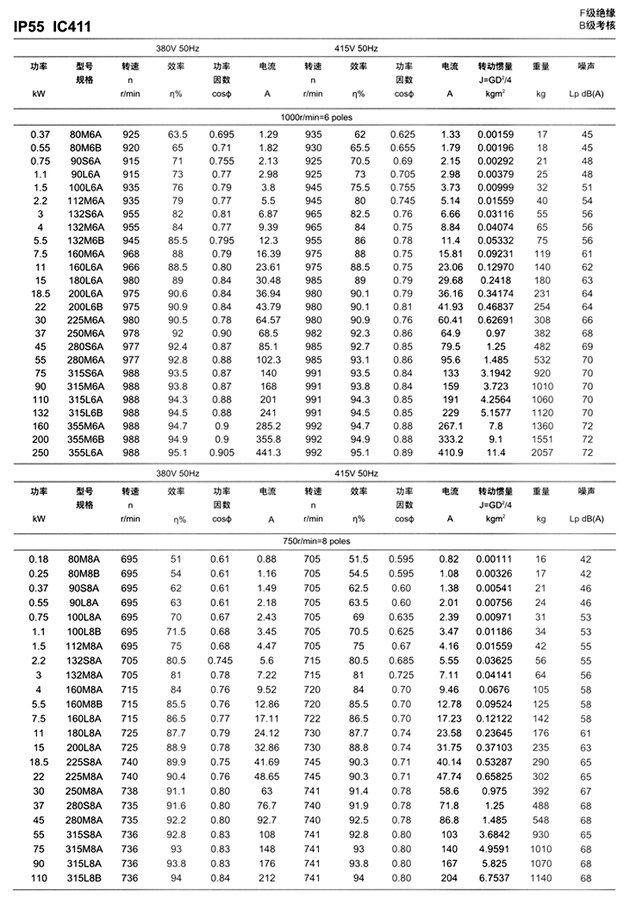

技術數據：
