風冷機ACE系列
詳情介紹
型號說明
| ACE | 2 | M1 | 01 | 40 |
| 系列號碼 | 型號 | 風扇 | 電壓 | 風扇 |
| 鋁質風冷卻器 | 1 2 3 4 5 6 7 8 | 1：1個電機 2：2個電機 | 01-110VAC 02-02-220VAC 03-03-12VAC 04-24VAC | ACE1： 32 ACE2： 40 ACE3： 65 ACE4： 65 ACE5： 100 ACE6： 200 ACE7： 100 ACE8： 200 |
規格表
| 型號 | 牙口ZG | 通過量ℓ/min | 工作壓力MPa | 最高壓力MPa | 風扇功率W |
| ACE1-M2 | M18*1.5 | 10 | 2.0 | 2.5 | 30 |
| ACE2-M2 | M18*1.5 | 20 | 2.0 | 2.5 | 40 |
| ACE3-M1 | M18*1.5 | 25 | 2.0 | 2.5 | 65 |
| ACE4-M1 | M22*1.5 | 30 | 2.0 | 2.5 | 65 |
| ACE5-M1 | M27*1.5 | 55 | 2.0 | 2.5 | 100 |
| ACE6-M1 | M27*2 | 100 | 2.0 | 2.5 | 200 |
| ACE7-M1 | M33*2 | 120 | 2.0 | 2.5 | 100 |
| ACE8-M1 | M33*2 | 160 | 2.0 | 2.5 | 200 |
特性
1、ACE鋁制空氣冷卻器采用世界先進的同步分層流動散熱技術，利用薄壁管間的特殊波浪狀散熱暨片，極大的增加了油與空氣接觸的面積，使高溫的油充分的釋放熱量，并減少背壓的產生。
2、ACE鋁制空氣冷卻器以最小的體積，發揮最大的熱交換效益。
3、傳統冷卻器使用圓型油管的設計，使得油液成U行流向，增加背壓。減少空氣接觸的面積，從而降低了熱交換率。
4、冷卻器由鋁板制成最大工作壓力2.0MPa，體積小、重量輕安裝容易、維修簡單
適用范圍工作壓力2MPa，流量10ℓ/min-200ℓ/min，適用于變量泵的泄油冷卻。 2、ACE鋁制空氣冷卻器以最小的體積，發揮最大的熱交換效益。
3、傳統冷卻器使用圓型油管的設計，使得油液成U行流向，增加背壓。減少空氣接觸的面積，從而降低了熱交換率。
4、冷卻器由鋁板制成最大工作壓力2.0MPa，體積小、重量輕安裝容易、維修簡單

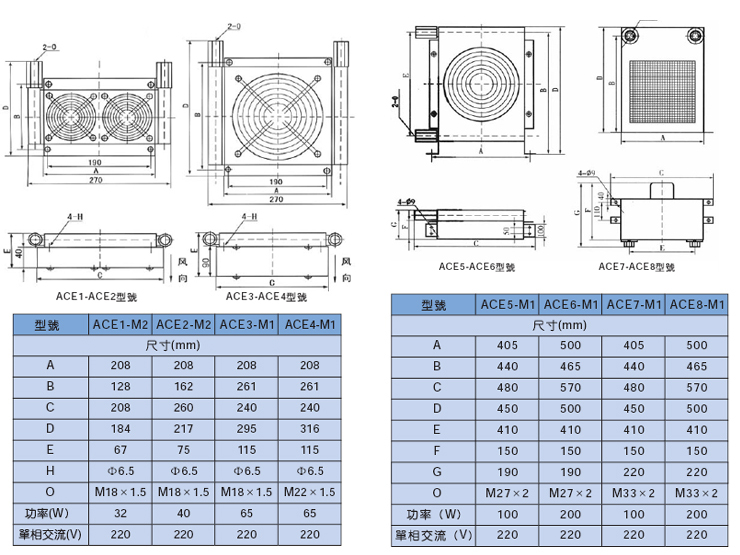

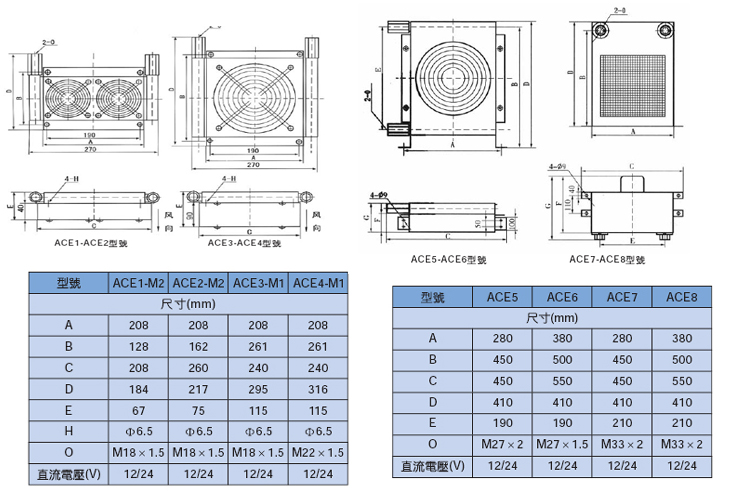

外形尺寸圖

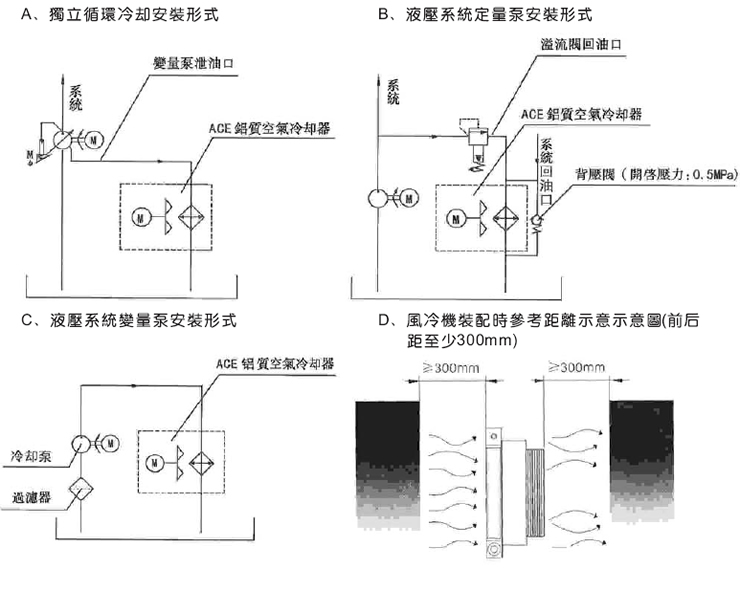

安裝示意圖

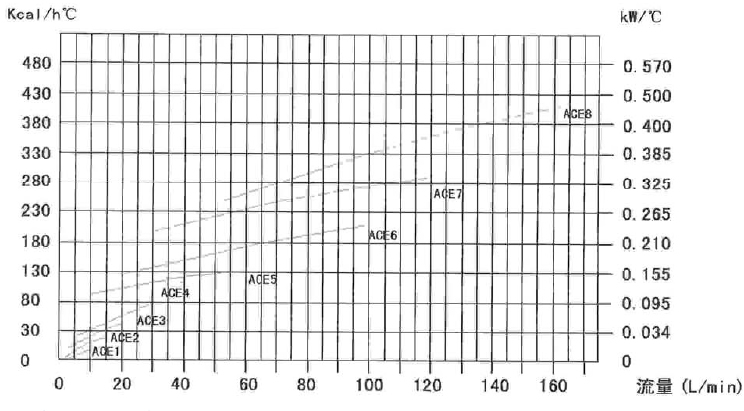

性能曲線圖
產品型號
