吸油濾油器
詳情介紹
特性
1、安裝在油泵吸油側，防止泵吸油時污物進入，保證泵系統。
2、延長泵及系統的使用壽命，減少連續工作時所產生的故障。
3、規格齊全，流量范圍12ℓ/min-1000ℓ/min，過濾精度分100、120、150Mesh(標準品)，亦可提供更高的過濾精度，請洽朝田公司技術部。
4、最高工作溫度90℃。
5、適用于各種礦物油、汽油等液體。
6、可根據客戶要求訂制其他規格。
2、延長泵及系統的使用壽命，減少連續工作時所產生的故障。
3、規格齊全，流量范圍12ℓ/min-1000ℓ/min，過濾精度分100、120、150Mesh(標準品)，亦可提供更高的過濾精度，請洽朝田公司技術部。
4、最高工作溫度90℃。
5、適用于各種礦物油、汽油等液體。
6、可根據客戶要求訂制其他規格。
型號說明
| SFN | -04 |
| 系列號碼 | 規格 |
| 線隙式吸油濾油器 | 04： 1/2" 06： 3/4" 其他尺寸請參照“規格尺寸表” |

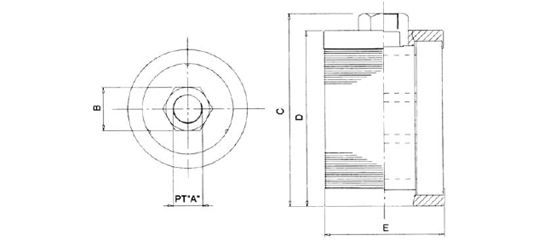

尺寸圖
規格表
| 型號 | 參考流量ℓ/min | 過濾精度u | 重量KG | A | B | C | D | E |
| SFN-04 | 35 | 150 | 0.24 | 1/2" | 30 | 167 | 156 | 61 |
| SFN-06 | 46 | 150 | 0.26 | 3/4" | 36 | 171 | 156 | 61 |
| SFN-08 | 90 | 150 | 0.39 | 1" | 46 | 158 | 142 | 82 |
| SFN-08 | 90 | 150 | 0.45 | 1" | 46 | 208 | 193 | 82 |
| SFN-10 | 150 | 150 | 0.73 | 11/4" | 54 | 227 | 213 | 102 |
| SFN-12 | 205 | 150 | 0.97 | 11/2" | 65 | 246 | 232 | 120 |
| SFN-16 | 320 | 150 | 1.24 | 2" | 75 | 331 | 314 | 120 |
| SFN-20 | 550 | 150 | 2.5 | 21/2" | 90 | 439 | 417 | 146 |
| SFN-24 | 600 | 150 | 2.55 | 3" | 105 | 439 | 417 | 146 |
特性
1、安裝在油泵吸油側，防止泵吸油時污物進入，保證泵系統。
2、延長泵及系統的使用壽命，減少連續工作時所產生的故障。
3、規格齊全，流量范圍12ℓ/min-1000ℓ/min，過濾精度分100、120、150Mesh(標準品)，亦可提供更高的過濾精度，請洽朝田公司技術部。
4、最高工作溫度90℃。
5、適用于各種礦物油、汽油等液體。
6、可根據客戶要求訂制其他規格。
2、延長泵及系統的使用壽命，減少連續工作時所產生的故障。
3、規格齊全，流量范圍12ℓ/min-1000ℓ/min，過濾精度分100、120、150Mesh(標準品)，亦可提供更高的過濾精度，請洽朝田公司技術部。
4、最高工作溫度90℃。
5、適用于各種礦物油、汽油等液體。
6、可根據客戶要求訂制其他規格。
型號說明
| SFW | -02 | -A |
| 系列號碼 | 規格 | 流量型式 |
| 網式吸油濾油器 | 04： 1/2" 02： 1/4" 03： 3/8" 其他尺寸請參照“規格尺寸表” |
A：小流量 C：大流量 B：中流量 無標記：標準型 SFW-02A SFW-03C SFW-04B |
尺寸圖
規格表
| 型號 | 流量ℓ/min | 過濾精度u | 重量KG | A | B | C | D | E |
| SFW-02A | 12 | 120 | 0.05 | 1/4" | 22 | 63 | 50 | 43 |
| SFW-02B | 14 | 120 | 0.07 | 1/4" | 22 | 112 | 100 | 43 |
| SFW-02C | 20 | 120 | 0.10 | 1/4" | 22 | 112 | 100 | 60 |
| SFW-03A | 15 | 120 | 0.05 | 3/8" | 22 | 63 | 50 | 43 |
| SFW-03B | 17 | 120 | 0.07 | 3/8" | 22 | 112 | 100 | 43 |
| SFW-03C | 25 | 120 | 0.11 | 3/8" | 22 | 112 | 100 | 60 |
| SFW-04B | 30 | 120 | 0.12 | 1/2" | 30 | 112 | 100 | 60 |
| SFW-04C | 33 | 120 | 0.18 | 1/2" | 30 | 161 | 145 | 67 |
| SFW-06 | 50 | 120 | 0.19 | 3/4" | 36 | 161 | 145 | 67 |
| SFW-08 | 100 | 120 | 0.33 | 1" | 46 | 210 | 190 | 87 |
| SFW-10 | 180 | 120 | 0.46 | 11/4" | 55 | 225 | 203 | 107 |
| SFW-12 | 246 | 120 | 0.73 | 11/2" | 65 | 253 | 232 | 127 |
| SFW-16 | 384 | 120 | 0.88 | 2" | 75 | 330 | 307 | 127 |
| SFW-20 | 700 | 120 | 1.19 | 21/2" | 90 | 370 | 348 | 160 |
| SFW-24 | 800 | 120 | 1.40 | 3" | 105 | 460 | 435 | 160 |
| SFW-32 | 1000 | 120 | 3.09 | 4" | 145 | 458 | 443 | 210 |
特性
1、安裝在油泵吸油側，防止泵吸油時污物進入，保證泵系統。
2、延長泵及系統的使用壽命，減少連續工作時所產生的故障。
3、規格齊全，流量范圍12ℓ/min-1000ℓ/min，過濾精度分100、120、150Mesh(標準品)，亦可提供更高的過濾精度，請洽朝田公司技術部。
4、最高工作溫度90℃。
5、適用于各種礦物油、汽油等液體。
6、可根據客戶要求訂制其他規格。
型號說明
| MF | -02 | -A |
| 系列號碼 | 規格 | 流量型式 |
| 折疊式吸油濾油器 | 04： 1/2" 02： 1/4" 03： 3/8" 其他尺寸請參照“規格尺寸表” |
A：中流量 （標準型） B：大流量 （僅有MF-04型） |
尺寸圖
規格表
| 型號 | 流量ℓ/min | 過濾精度u | 重量KG | A | B | C | D | E |
| MF-02 | 15 | 100 | 0.09 | 1/4" | 22 | 60 | 50 | 60 |
| MF-03 | 17 | 100 | 0.09 | 3/8" | 22 | 60 | 50 | 60 |
| MF-04A | 20 | 100 | 0.09 | 1/2" | 30 | 60 | 50 | 60 |
| MF-04B | 33 | 100 | 0.12 | 1/2" | 30 | 112 | 100 | 60 |
| MF-06 | 55 | 100 | 0.14 | 3/4" | 36 | 145 | 130 | 60 |
| MF-08 | 110 | 100 | 0.19 | 1" | 46 | 162 | 145 | 67 |
| MF-10 | 210 | 100 | 0.29 | 11/4" | 55 | 194 | 176 | 73 |
| MF-12 | 285 | 100 | 0.40 | 11/2" | 65 | 209 | 191 | 87 |
| MF-16 | 395 | 100 | 0.57 | 2" | 75 | 224 | 203 | 107 |
| MF-20 | 750 | 100 | 1.14 | 21/2" | 90 | 370 | 348 | 160 |
| MF-24 | 800 | 100 | 1.18 | 3" | 105 | 370 | 348 | 160 |
| MF-32 | 1000 | 100 | 2.95 | 4" | 147 | 365 | 350 | 210 |
