壓力管路過濾器

詳情介紹

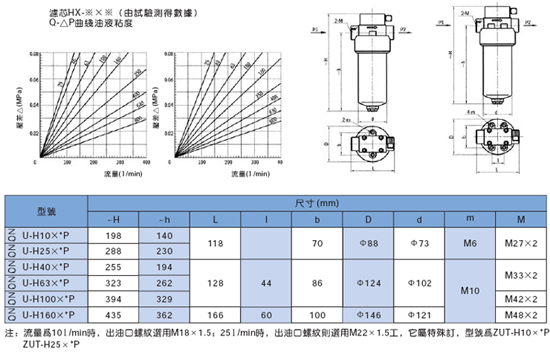

外形尺寸圖

特性

1、該過濾器安裝在液壓系統的壓力管路上，用以濾除液壓油中混入的機械雜質和液壓油本身化學變化所產生的膠質、瀝青質、碳渣質等，從而防止閥芯卡死、節流小孔縫隙和阻尼孔的堵塞以及液壓元件過快磨損等故障的發生。
2、該過濾器過濾效果好，精度高，但堵塞后清洗比較難，而須更換濾芯。
3、該過濾器設有壓差發訊裝置，當濾芯污染堵塞到進出油口壓差為0.35MPa時，即發出開關信號，此時更換濾芯，以達到保護系統安全的目的。
4、該過濾器濾芯采用玻璃纖維過濾材質，具有過濾精度高、濾油能力大，原始壓力損失小、納污量大等優點，其過濾精度以絕對過濾精度標定，過濾比β3、5、10、20>200，過濾效率n≥99.5%,符合ISO標準。

型號說明

ZU	-	-	10	H	X-	-	P
系列號碼	控制型式	使用介質	流量	公積壓力	過濾精度	連接方式	發訊方式
ZU：紙質過濾器 QU：化纖過濾器 WU：網式過濾器	I：帶旁通閥無：不帶旁通閥	BH：介質為水一乙二醇無：介質為一般液壓油	參照規格表	H：32MPa E：小于等于 22MPa	請參照規格表	無：螺紋連接 F：法蘭連接 B：板式連接 DL：倒裝管式 DF：倒裝法蘭式 DFA：倒裝法蘭式 DFB：倒裝法蘭式 BD：倒裝板式	P：帶CMS型發訊器無：不帶發訊器

規格表

型號	公稱流量	過濾精度μ	通經	公稱壓力 MPa	壓力損失		發訊裝置	重量Kg	濾心型號	連接方式
型號	公稱流量	過濾精度μ	通經	公稱壓力 MPa	開啟	最大	發訊裝置	重量Kg	濾心型號	連接方式
ZU-H10×*P	10	1 3 5 10 20 30 40	15	32	0.08	0.35	24V/48W 220V/50W	3.6	HDX-10×*#	管式
QU-H10×*p	10		15		0.08			3.6	HDX-10×*#
ZU-H25×*P	25		15		0.08			5.0	HDX-25×*#
QU-H25×*p	25		15		0.08			5.0	HDX-25×*#
ZU-H40×*P	40		20		0.1			8.0	HDX-40×*#
QU-H40×*p	40		20		0.1			8.0	HDX-40×*#
ZU-H63×*P	63		20		0.1			9.8	HDX-63×*#
QU-H63×*p	63		20		0.1			9.8	HDX-63×*#
ZU-H100×*P	100		25		0.1			12.0	HDX-100×*#
QU-H100×*p	100		25		0.1			12.0	HDX-100×*#
ZU-H160×*P	160		32		0.15			18.2	HDX-160×*#
QU-H160×*p	160		32		0.15			18.2	HDX-160×*#
ZU-H250×*FP	250		40		0.15			23.0	HDX-250×*#	法蘭式
QU-H250×*Fp	250		40		0.15			23.0	HDX-250×*#
ZU-H400×*FP	400		50		0.2			33.8	HDX-400×*#
QU-H400×*Fp	400		50		0.2			33.8	HDX-400×*#
ZU-H630×*FP	630		53		0.2			42.0	HDX-630×*#
QU-H630×*Fp	630		53		0.2			42.0	HDX-630×*#
ZU-H800×*FP	800		53		0.2			42.0	HDX-800×*#
QU-H800×*Fp	800		53		0.2			42.0	HDX-800×*#
ZU-H10×*BP	10		15		0.08			5.7	HBX-10×*#	板式
QU-H10×*BP	10		15		0.08			5.7	HBX-10×*#
ZU-H25×*BP	25		15		0.08			7.0	HBX-25×*#
QU-H25×*BP	25		15		0.08			7.0	HBX-25×*#
ZU-H40×*BP	40		20		0.1			11.5	HBX-40×*#
QU-H40×*BP	40		20		0.1			11.5	HBX-40×*#
ZU-H63×*BP	63		20		0.1			13.2	HBX-63×*#
QU-H63×*BP	63		20		0.1			13.2	HBX-63×*#
ZU-H100×*BP	100		25		0.1			15.0	HBX-100×*#
QU-H100×*BP	100		25		0.1			15.0	HBX-100×*#
ZU-H160×*BP	160		32		0.15			21.4	HBX-160×*#
QU-H160×*BP	160		32		0.15			21.4	HBX-160×*#
ZU-H250×*BP	250		40		0.15			25.7	HBX-250×*#
QU-H250×*BP	250		40		0.15			25.7	HBX-250×*#
ZU-H400×*BP	400		50		0.2			38.0	HBX-400×*#
QU-H400×*BP	400		50		0.2			38.0	HBX-400×*#
ZU-H630×*BP	630		50		0.2			42.3	HBX-630×*#
QU-H630×*BP	630		50		0.2			42.3	HBX-630×*#
ZU-H10×*DLP	10		15		0.08			8.5	HDX-10×*#	倒裝管式
QU-H10×*DLP	10		15		0.08			8.5	HDX-10×*#
ZU-H25×*DLP	25		15		0.08			9.9	HDX-25×*#
QU-H25×*DLP	25		15		0.08			9.9	HDX-25×*#
ZU-H40×*DLP	40		20		0.1			16.4	HDX-40×*#
QU-H40×*DLP	40		20		0.1			16.4	HDX-40×*#
ZU-H63×*DLP	63		20		0.1			18.9	HDX-63×*#
QU-H63×*DLP	63		20		0.1			18.9	HDX-63×*#
ZU-H100×*DLP	100		25		0.1			22.5	HDX-100×*#
QU-H100×*DLP	100		25		0.1			22.5	HDX-100×*#
ZU-H160×*DLP	160		32		0.15			33.4	HDX-160×*#
QU-H160×*DLP	160		32		0.15			33.4	HDX-160×*#
ZU-H10×*DFP	10		15		0.08			8.6	HDX-10×*#	倒裝法蘭式
QU-H10×*DFP	10		15		0.08			8.6	HDX-10×*#
ZU-H25×*DFP	25		15		0.08			10.0	HDX-25×*#
QU-H25×*DFP	25		15		0.08			10.0	HDX-25×*#
ZU-H40×*DFP	40		20		0.1			16.6	HDX-40×*#
QU-H40×*DFP	40		20		0.1			16.6	HDX-40×*#
ZU-H63×*DFP	63		20		0.1			19.2	HDX-63×*#
QU-H63×*DFP	63		20		0.1			19.2	HDX-63×*#
ZU-H100×*DFP	100		25		0.1			22.9	HDX-100×*#
QU-H100×*DFP	100		25		0.1			22.9	HDX-100×*#
ZU-H160×*DFP	160		32		0.15			34.0	HDX-160×*#
QU-H160×*DFP	160		32		0.15			34.0	HDX-160×*#
ZU-H250×*DFP	250		40		0.15			41.9	HDX-250×*#
QU-H250×*DFP	250		40		0.15			41.9	HDX-250×*#
ZU-H400×*DFP	400	50	0.2	57.6	HDX-400×*#
QU-H400×*DFP	400	50	0.2	57.6	HDX-400×*#
ZU-H630×*DFP	630	53	0.2	62.4	HDX-630×*#
QU-H630×*DFP	630	53	0.2	62.4	HDX-630×*#
ZU-H10×*DFAP	10	15	0.08	8.6	HDX-10×*#	倒裝法蘭式A型
QU-H10×*DFAP	10	15	0.08	8.6	HDX-10×*#
ZU-H25×*DFAP	25	15	0.08	10.0	HDX-25×*#
QU-H25×*DFAP	25	15	0.08	10.0	HDX-25×*#
ZU-H40×*DFAP	40	20	0.1	16.6	HDX-40×*#
QU-H40×*DFAP	40	20	0.1	16.6	HDX-40×*#
ZU-H63×*DFAP	63	20	0.1	19.2	HDX-63×*#
QU-H63×*DFAP	63	20	0.1	19.2	HDX-63×*#
ZU-H100×*DFAP	100	25	0.1	22.9	HDX-100×*#
QU-H100×*DFAP	100	25	0.1	22.9	HDX-100×*#
ZU-H160×*DFAP	160	32	0.15	34.0	HDX-160×*#
QU-H160×*DFAP	160	32	0.15	34.0	HDX-160×*#
ZU-H250×*DFAP	250	40	0.15	41.9	HDX-250×*#
QU-H250×*DFAP	250	40	0.15	41.9	HDX-250×*#
ZU-H400×*DFAP	400	50	0.2	57.6	HDX-400×*#
QU-H400×*DFAP	400	50	0.2	57.6	HDX-400×*#
ZU-H630×*DFAP	630	53	0.2	62.4	HDX-630×*#
QU-H630×*DFAP	630	53	0.2	62.4	HDX-630×*#
ZU-H10×*DFBP	10	15	0.08	8.6	HDX-10×*#	倒裝法蘭式B型
QU-H10×*DFBP	10	15	0.08	8.6	HDX-10×*#
ZU-H25×*DFBP	25	15	0.08	10.0	HDX-25×*#
QU-H25×*DFBP	25	15	0.08	10.0	HDX-25×*#
ZU-H40×*DFBP	40	20	0.1	16.6	HDX-40×*#
QU-H40×*DFBP	40	20	0.1	16.6	HDX-40×*#
ZU-H63×*DFBP	63	20	0.1	19.2	HDX-63×*#
QU-H63×*DFBP	63	20	0.1	19.2	HDX-63×*#
ZU-H100×*DFBP	100	25	0.1	22.9	HDX-100×*#
QU-H100×*DFBP	100	25	0.1	22.9	HDX-100×*#
ZU-H160×*DFBP	160	32	0.15	34.0	HDX-160×*#
QU-H160×*DFBP	160	32	0.15	34.0	HDX-160×*#
ZU-H250×*DFBP	250	40	0.15	41.9	HDX-250×*#
QU-H250×*DFBP	250	40	0.15	41.9	HDX-250×*#
ZU-H400×*DFBP	400	50	0.2	57.6	HDX-400×*#
QU-H400×*DFBP	400	50	0.2	57.6	HDX-400×*#
ZU-H630×*DFBP	630	53	0.2	62.4	HDX-630×*#
QU-H630×*DFBP	630	53	0.2	62.4	HDX-630×*#
ZU-H10×*BDP	10	15	0.08	8.4	HDX-10×*#	倒裝法蘭式
QU-H10×*BDP	10	15	0.08	8.4	HDX-10×*#
ZU-H25×*BDP	25	15	0.08	9.8	HDX-25×*#
QU-H25×*BDP	25	15	0.08	9.8	HDX-25×*#
ZU-H40×*BDP	40	20	0.1	16.3	HDX-40×*#
QU-H40×*BDP	40	20	0.1	16.3	HDX-40×*#
ZU-H63×*BDP	63	20	0.1	18.9	HDX-63×*#
QU-H63×*BDP	63	20	0.1	18.9	HDX-63×*#
ZU-H100×*BDP	100	25	0.1	22.5	HDX-100×*#
QU-H100×*BDP	100	25	0.1	22.5	HDX-100×*#
ZU-H160×*BDP	160	32	0.15	33.6	HDX-160×*#
QU-H160×*BDP	160	32	0.15	33.6	HDX-160×*#
ZU-H250×*BDP	250	40	0.15	41.3	HDX-250×*#
QU-H250×*BDP	250	40	0.15	41.3	HDX-250×*#
ZU-H400×*BDP	400	50	0.2	57.0	HDX-400×*#
QU-H400×*BDP	400	50	0.2	57.0	HDX-400×*#
ZU-H630×*BDP	630	50	0.2	61.8	HDX-630×*#
QU-H630×*BDP	630	50	0.2	61.8	HDX-630×*#

產品型號
