螺紋式插裝順序閥-引導、平衡滑柱型
詳情介紹
特性/Characteristic:
●導引油液由1口到3口,工作壓力在1口,出口壓力在2口。
●遲滯小于±1%。
●快速反應,響應時間10ms。
●Pilot flow port 1 to port 3,operated pressure at port 1,out port pressure at port 2
●Hysteresis is less than ±1%
●Fast acting10ms response time
●遲滯小于±1%。
●快速反應,響應時間10ms。
●Pilot flow port 1 to port 3,operated pressure at port 1,out port pressure at port 2
●Hysteresis is less than ±1%
●Fast acting10ms response time
性能表/Specification:
型號 Model |
閥系說明 Description |
額定流量 Rated Flow |
最高壓力 Max.pressure |
重量 Weight |
CSV-063 | 引導型 Pilot operated 平衡滑柱式 Balanced spool |
請參閱壓損曲線表 | 315bar(最大值) | 0.63:K:0.17Kg L:0.14Kg 0.93:K:0.29Kg L:0.25Kg |
選購指南/How to order:
CSV | 063 | L | 10 | N |
系列編號: 順序閥-引導型 Series No. Sequence Valves-Pilot operated. |
閥孔型號 Cavity Size C063 C093 |
調整方式 Controls L-螺桿調整 Standard Screw Adjustment K-旋鈕調整 Hand Knob & Locknob Adj. |
壓力調整范圍 Adjustment Ranges. 10-5 to 100 bar. 20-7 to 210 bar. |
油封材質 Seals:N-丁腈橡膠 Buna N. V-氟橡膠 Viton. |

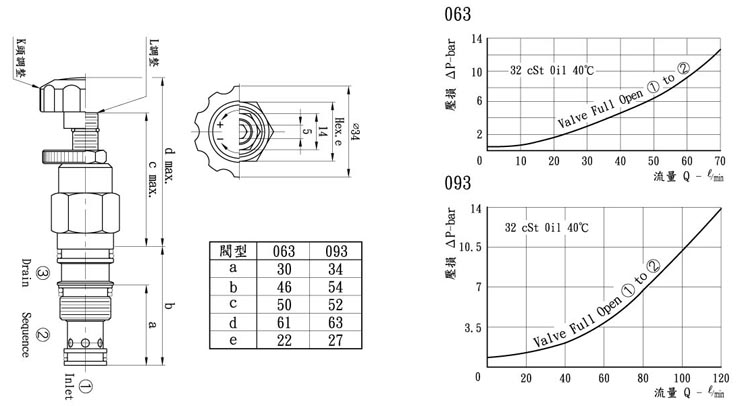

尺寸圖/Dimensions(mm)
產品型號
