比例閥功率放大器BD2000K-50系列
詳情介紹
主要功能
1、通過外部電位器遙控調節。
2、通過差模輸入遙控調節。
3、斜坡上升、下降時間0.1-5秒，可調并可在外部切除兩位BCD碼輸入方式。
2、通過差模輸入遙控調節。
3、斜坡上升、下降時間0.1-5秒，可調并可在外部切除兩位BCD碼輸入方式。
概述
BD200K-50型比例閥控制器是一種比例功率放大器,它配套電液比例閥使用，進行壓力或流量的控制。其性能穩定可靠性高,可替代力士樂VT-2000K型電控器。其組成主要包括:
1、穩壓器
2、輸入值預調電位器
3、可控恒流發生器
4、斜坡發生器
5、500HZ正弦振蕩器
6、兩位BCD撥碼輸入方式
1、穩壓器
2、輸入值預調電位器
3、可控恒流發生器
4、斜坡發生器
5、500HZ正弦振蕩器
6、兩位BCD撥碼輸入方式
技術數據
※ 電源電壓（V）:AC24V-50V
※ 功 耗（P）:50VA
※ 控制電壓（U）: ±9V
※ 控制電壓最小負載電阻（R）:500 Ω
※ 最大輸出電流（Imax）:800mA
※ 最大負載電阻(R):45Ω
※ 先導電流(ID):0-200mA
※ 顫振頻率(F):500HZ
※ 環境溫度(T):0-45℃
※ 溫度漂移:1‰(OFImax)/℃
※ 外型尺寸：160×100×50(mm)
※ 功 耗（P）:50VA
※ 控制電壓（U）: ±9V
※ 控制電壓最小負載電阻（R）:500 Ω
※ 最大輸出電流（Imax）:800mA
※ 最大負載電阻(R):45Ω
※ 先導電流(ID):0-200mA
※ 顫振頻率(F):500HZ
※ 環境溫度(T):0-45℃
※ 溫度漂移:1‰(OFImax)/℃
※ 外型尺寸：160×100×50(mm)
注意事項
①． 放大器僅可在斷電時拔插和接線.。
②． 控制電壓0V(MO)相對于0V輸入電源電壓提高+9V。
③． MO不能與電源電壓OV相連。
④． 無線電發射機不有能置于電路板1M以內。
②． 控制電壓0V(MO)相對于0V輸入電源電壓提高+9V。
③． MO不能與電源電壓OV相連。
④． 無線電發射機不有能置于電路板1M以內。
型號說明
| BD | 2000K | 50 |
| 系列號碼 | 負載 | 設計號碼 |
| 比例閥功率放大器 | 45Ω |
規格表
| 型號 | 功能型式 | 最大輸出電流 | 最大輸入電流 | 應用 |
| BD2000K-50 | 交流輸入型 | 1A（45Ω） | AC+10V | EDG-01 EBG-03 EBG-06 |

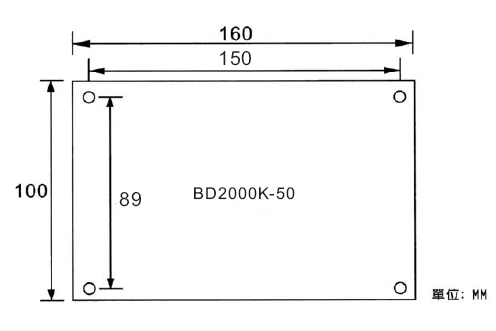

尺寸圖

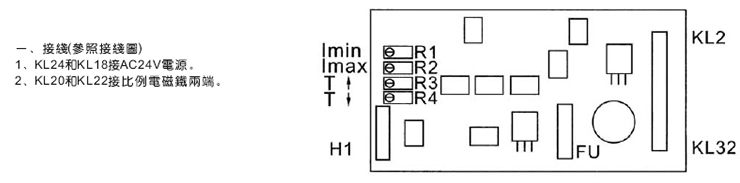

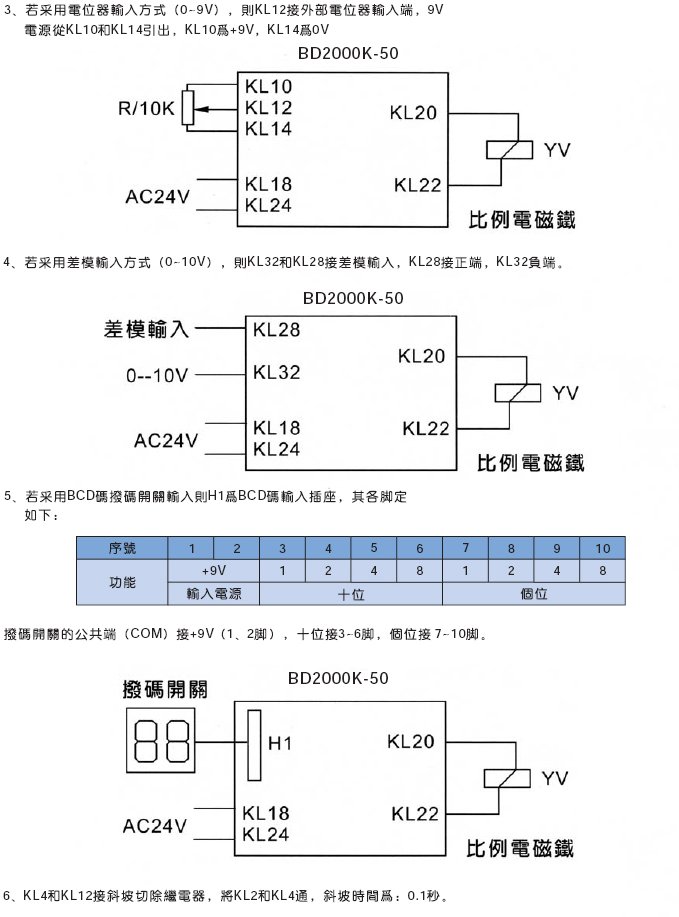

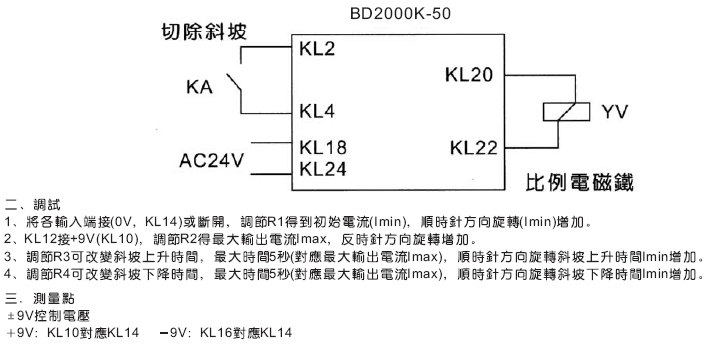

控制示例
產品型號
