例閥控制器
詳情介紹
操作及功能說明
1、電源指示燈(綠):當接上+24VDC的電源后再將接線圈中的14、15短路啟動后則此指示燈亮起表示可工作。
2、電源不足指示燈(紅):當+24V的電壓低于21V時指示燈就會亮起警示,此時控制器無法正常工作。
3、延遲時間關閉指示燈(紅):當接線的8和9短路時則指示燈將亮起表示不使用延遲的功能。
4、上升延遲時間調整;下降延遲時間調整:接線圈中的8和9開路時才可使用。向右轉為增加延遲時間(最大可延遲5秒)向左轉為減少延遲時間(最小為0.05秒);正常使用時為向左轉到底。
5、增益調整(100%~50%):“+”為增加放大的倍率(最大100%);“-”為減少放大的倍率(最小為50%)。
6、零點調整(±10%):調整電磁閥零點與輸入訊號零點,二者之間的偏移量。“+”為提高零點;“-”為降低零點。
7、回受訊號斷路指示燈(黃):當指示燈亮起時表示電磁閥的回受線路有問題,請檢查線路是否有接妥。
8、電源輸入:控制器電源輸入端。
9、控制器輸出(至電磁閥):提供電磁閥所需要的電能。
10、回受訊號:將電磁閥位移的狀況回受至控制器以得到精確的控制。
11、延遲時間關閉:將8和9短路則不使用延遲功能。
12、閥位指示電壓監測:顯示閥門開關之大小,以0~10V比例顯示閥門全開到全關或全關到全開之實際位置。。
13、控制訊號輸入(0~10V):輸入電磁閥動作的電壓訊號。
14、控制器功能啟動或開關:開路為待機狀態;閉路為動作狀態。
2、電源不足指示燈(紅):當+24V的電壓低于21V時指示燈就會亮起警示,此時控制器無法正常工作。
3、延遲時間關閉指示燈(紅):當接線的8和9短路時則指示燈將亮起表示不使用延遲的功能。
4、上升延遲時間調整;下降延遲時間調整:接線圈中的8和9開路時才可使用。向右轉為增加延遲時間(最大可延遲5秒)向左轉為減少延遲時間(最小為0.05秒);正常使用時為向左轉到底。
5、增益調整(100%~50%):“+”為增加放大的倍率(最大100%);“-”為減少放大的倍率(最小為50%)。
6、零點調整(±10%):調整電磁閥零點與輸入訊號零點,二者之間的偏移量。“+”為提高零點;“-”為降低零點。
7、回受訊號斷路指示燈(黃):當指示燈亮起時表示電磁閥的回受線路有問題,請檢查線路是否有接妥。
8、電源輸入:控制器電源輸入端。
9、控制器輸出(至電磁閥):提供電磁閥所需要的電能。
10、回受訊號:將電磁閥位移的狀況回受至控制器以得到精確的控制。
11、延遲時間關閉:將8和9短路則不使用延遲功能。
12、閥位指示電壓監測:顯示閥門開關之大小,以0~10V比例顯示閥門全開到全關或全關到全開之實際位置。。
13、控制訊號輸入(0~10V):輸入電磁閥動作的電壓訊號。
14、控制器功能啟動或開關:開路為待機狀態;閉路為動作狀態。

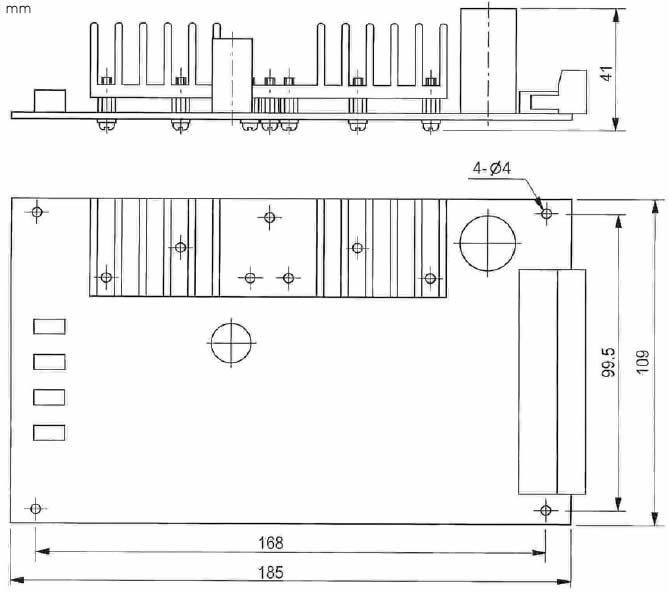

尺寸圖
配線及功能說明
產品型號
