詳情介紹
特性
KOMPASS的U系列標準油壓單元有下列系因應、省資源、省能源、省空間與低噪音的時代需要所開發而成。客戶可以針對自己的需要能作多重能活選擇。
1、低噪音:施工細致、品質精確、噪音低。
2、低能源:經完美設計油路,所需能源一切不浪費。
3、省空間:泵與電機直接結合,節省空間。
4、機種豐富:油路多種組合,機種豐富。
5、標準油路、控制回路、保養維修容易。
6、特殊機種能隨客戶需求調整,接受定制。
1、低噪音:施工細致、品質精確、噪音低。
2、低能源:經完美設計油路,所需能源一切不浪費。
3、省空間:泵與電機直接結合,節省空間。
4、機種豐富:油路多種組合,機種豐富。
5、標準油路、控制回路、保養維修容易。
6、特殊機種能隨客戶需求調整,接受定制。
型號說明
U | -40 | V20 | 2P | 4 | V | 523 | G | C |
系列號碼 | 規格 | 搭載泵 | 馬力數 | 極數 | 電機型式 | 使用電源 | 油箱顏色 | 附油箱蓋 |
油壓單元 | 請參照規格尺寸表 40L 100L 60L 120L 80L 140L |
V:可變 F:固定 20:20L |
1P:1HP 2P:2HP 3P:3HP 5P:5HP |
4:4極 6:6極 |
V:立式 H:臥式 S:浸油 |
523:50HZ 220V-380V 524:50HZ 220V-440V 623:60HZ 220V-380V 624:60HZ 220V-440V 512:50HZ 110 V-220V 612:60HZ 110 V-220V |
G: 綠色 H: 灰色 B: 藍色 S: 銀色 |
無標記:無蓋 C:附蓋 |

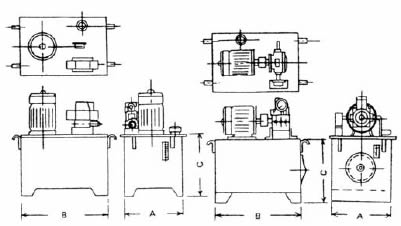

尺寸圖
規格尺寸表
型號 | 容量ℓ/min | 尺寸表mm | ||
A | B | C | ||
U-40L | 40 | 400 | 400 | 550 |
U-60L | 60 | 440 | 400 | 600 |
U-100L | 100 | 505 | 450 | 750 |
U-150L | 150 | 530 | 550 | 900 |
U-20L | 200 | 560 | 600 | 1000 |
U-300L | 300 | 600 | 700 | 1200 |
U-500L | 500 | 620 | 800 | 1500 |
U-700L | 700 | 700 | 900 | 1800 |
U-1000L | 1000 | 750 | 1000 | 2000 |

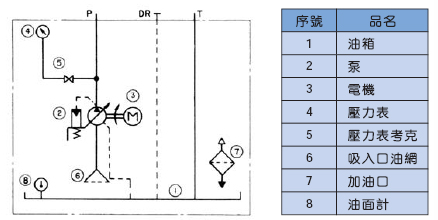

標準品

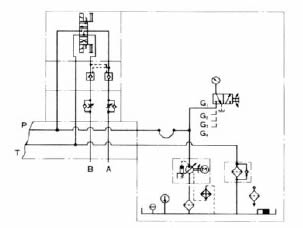

依客戶需要之回路
產品型號
